華科生30W氮化鎵充電器外觀
充電器采用可愛的粉色配色，外殼磨砂抗指紋，邊角過渡圓潤。

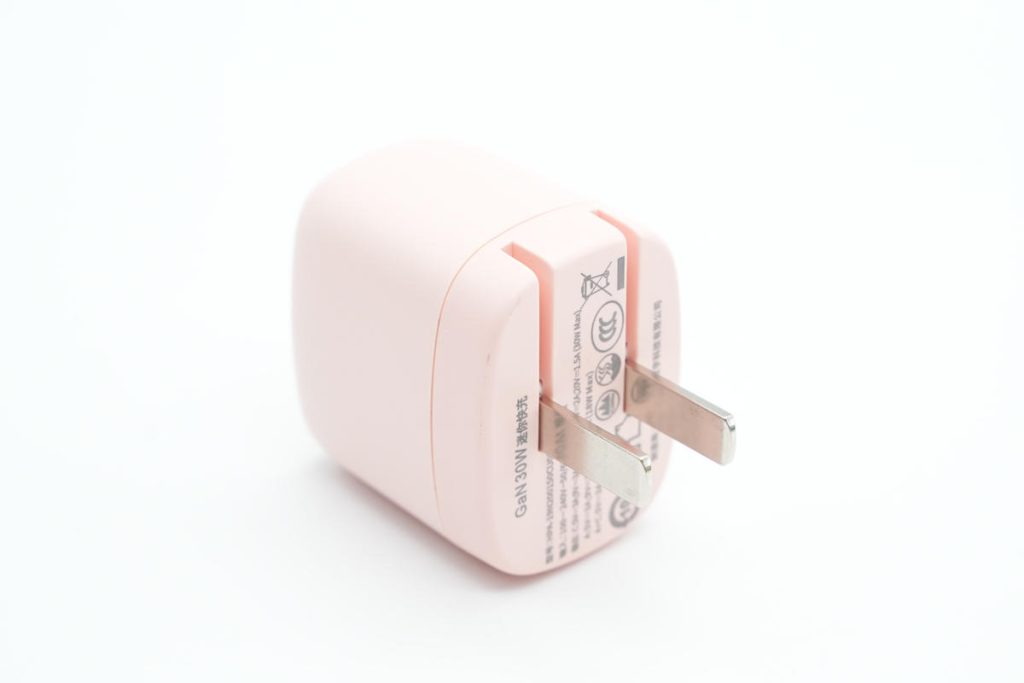

充電器配備可折疊國標插腳，搭配小巧機身攜帶更加方便。

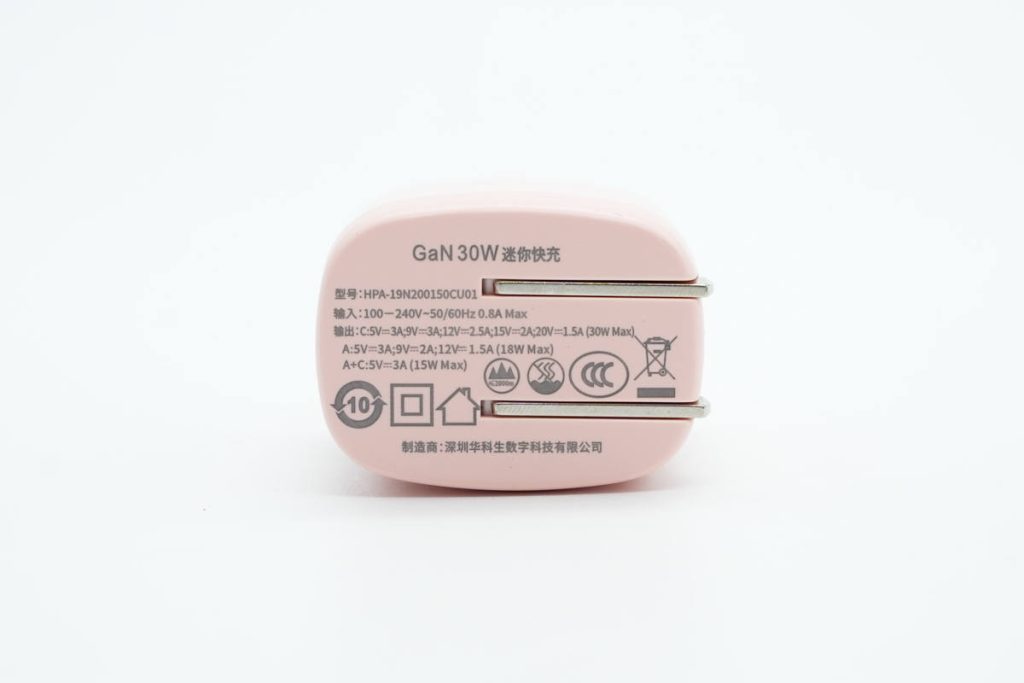

輸入端外殼印有充電器參數
型號：HPA-19N200150CU01
輸入：100-240V~50/60HZ 0.8A
輸出：
USB-C：5V3A、9V3A、12V2.5A、15V2A、20V1.5A（30W Max）
USB-A1：5V3A、9V2A、12V1.5A（18W Max）
A+C：5V3A（15W Max）
制造商：深圳華科生數字科技有限公司
充電器通過了CCC認證。

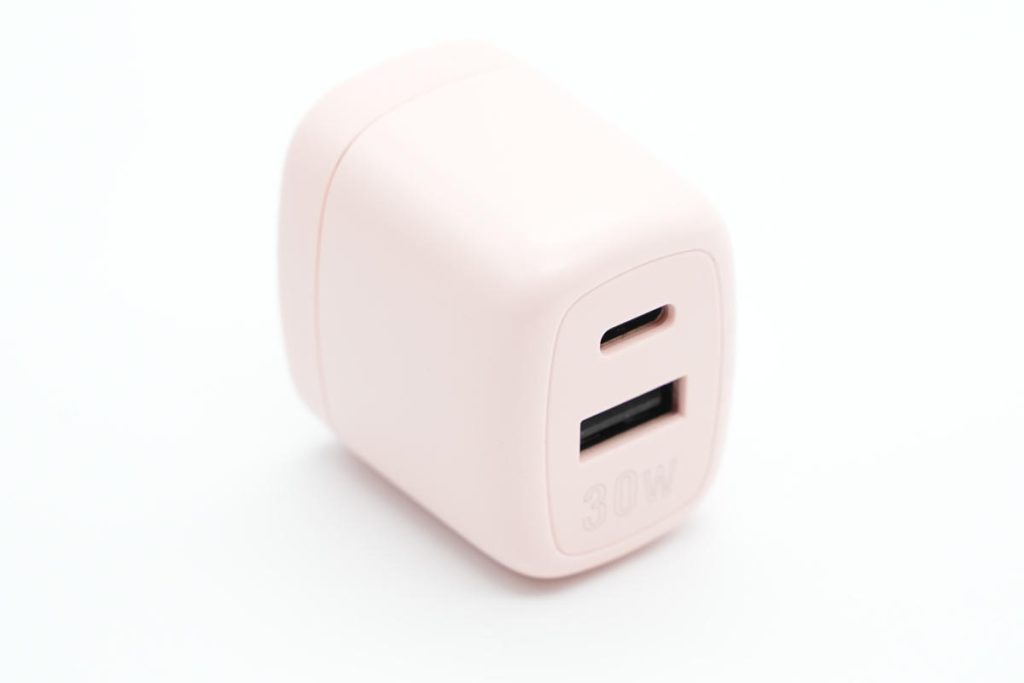

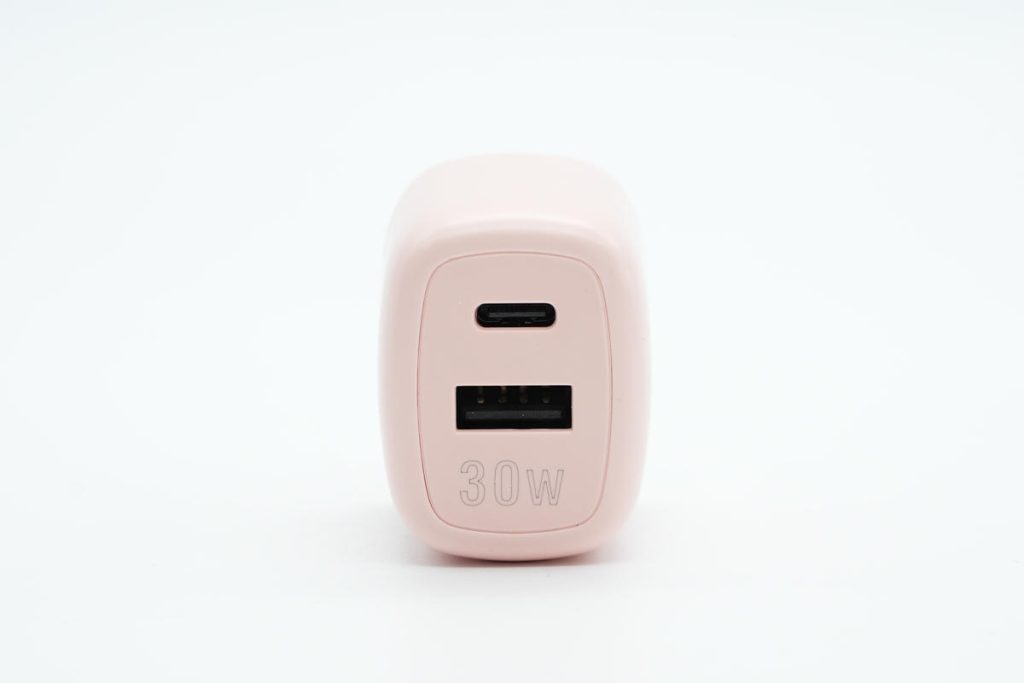

輸出端配備1A1C雙輸出接口，均為黑色膠芯，A口旁印有30W功率字樣。

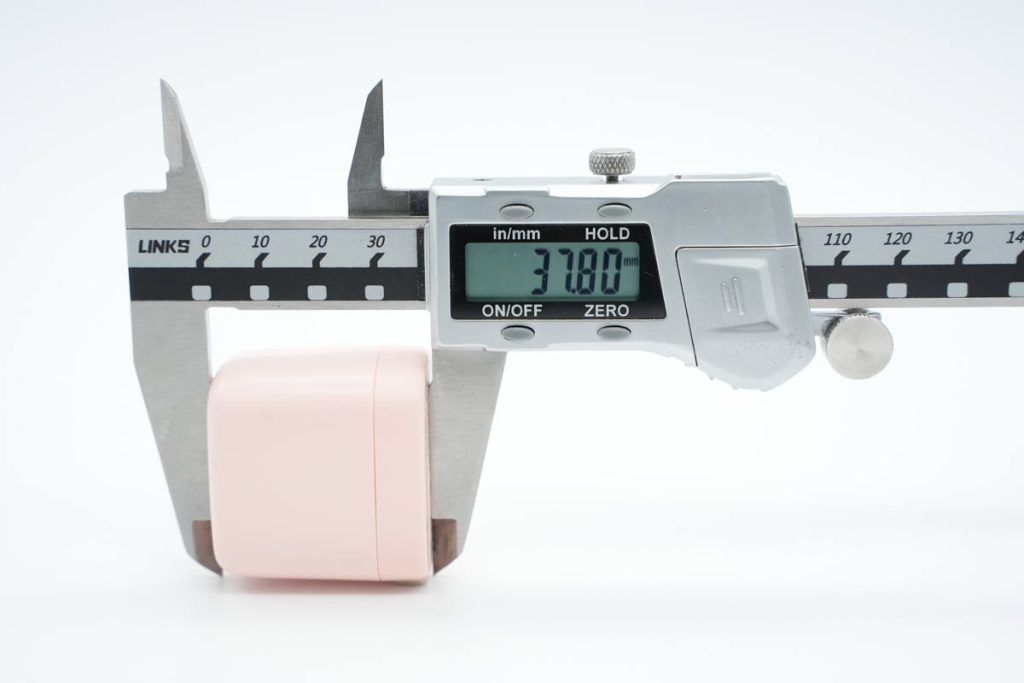

測得充電器機身高度為37.8mm。

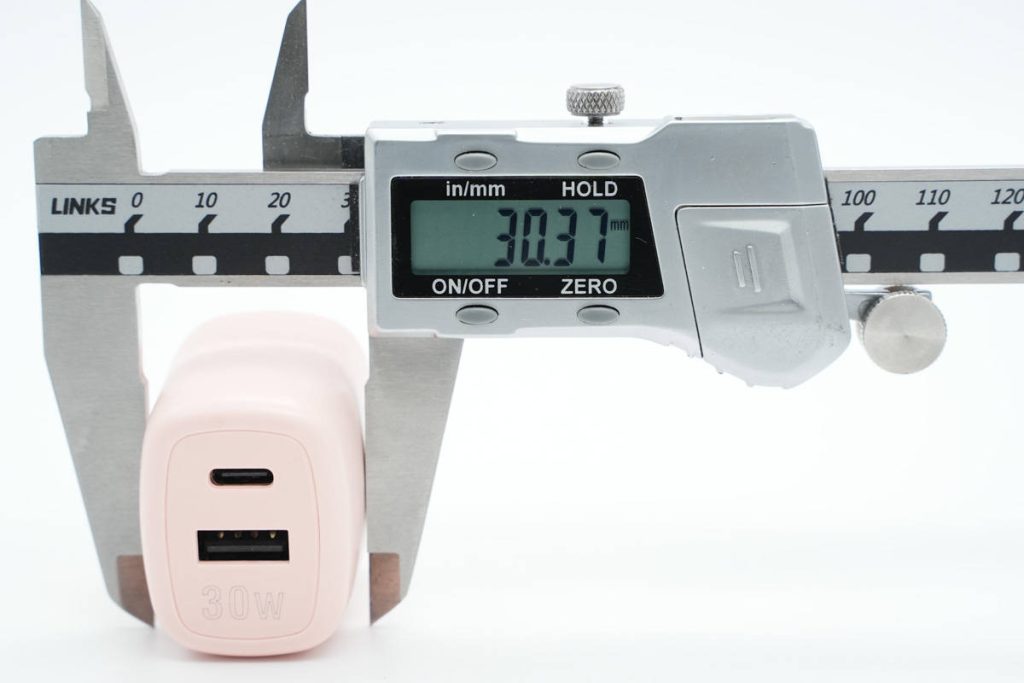

寬度為30.37mm。

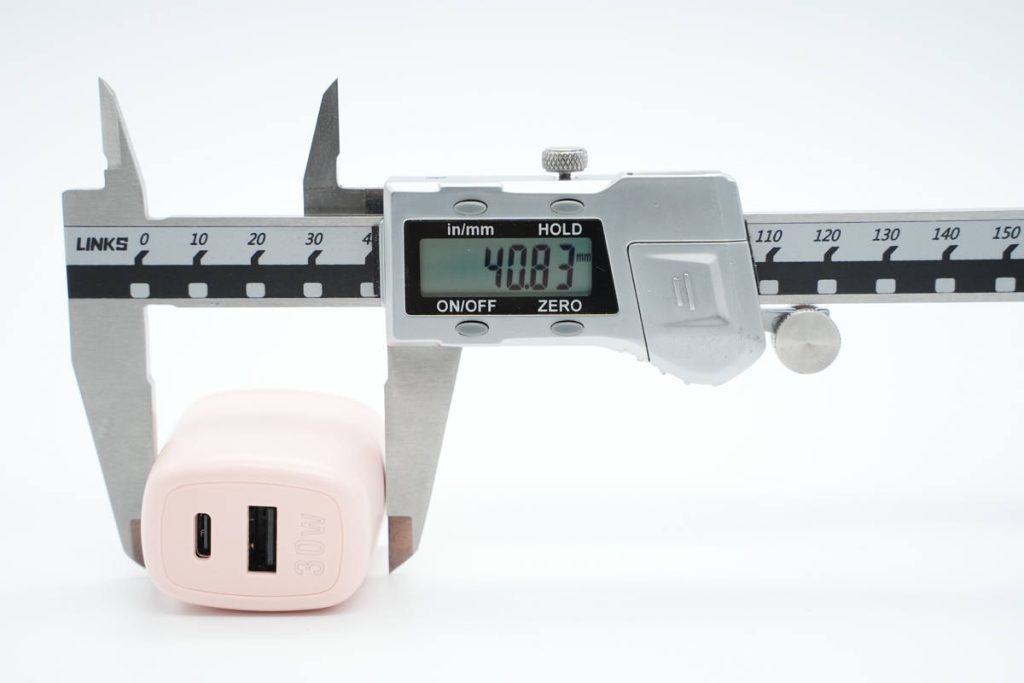

厚度為40.83mm。

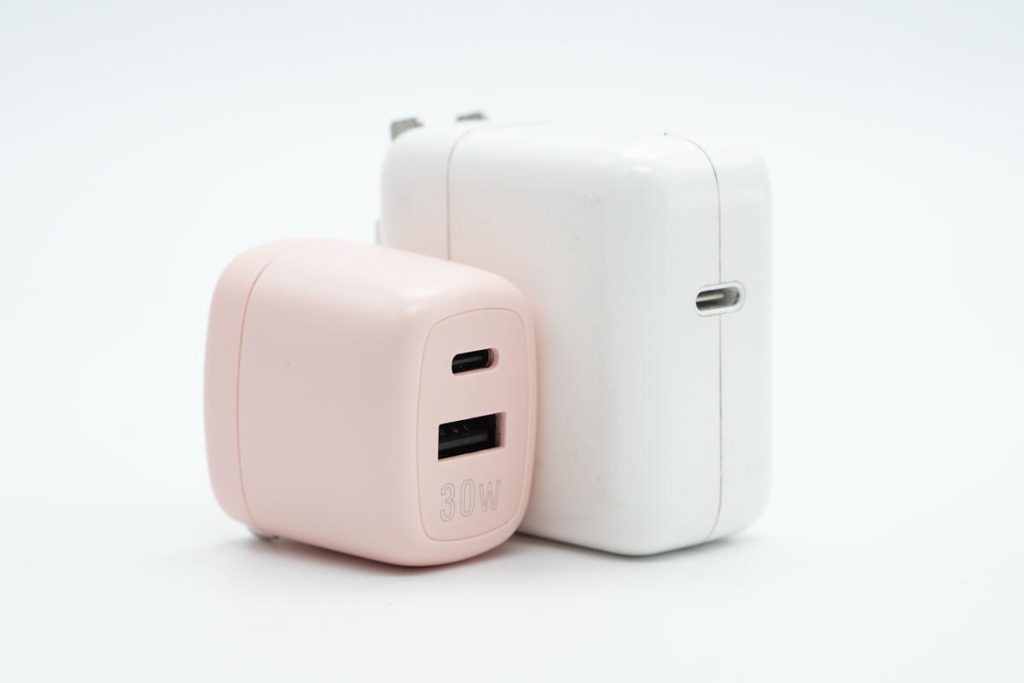

和蘋果30W充電器對比，體積優勢明顯。

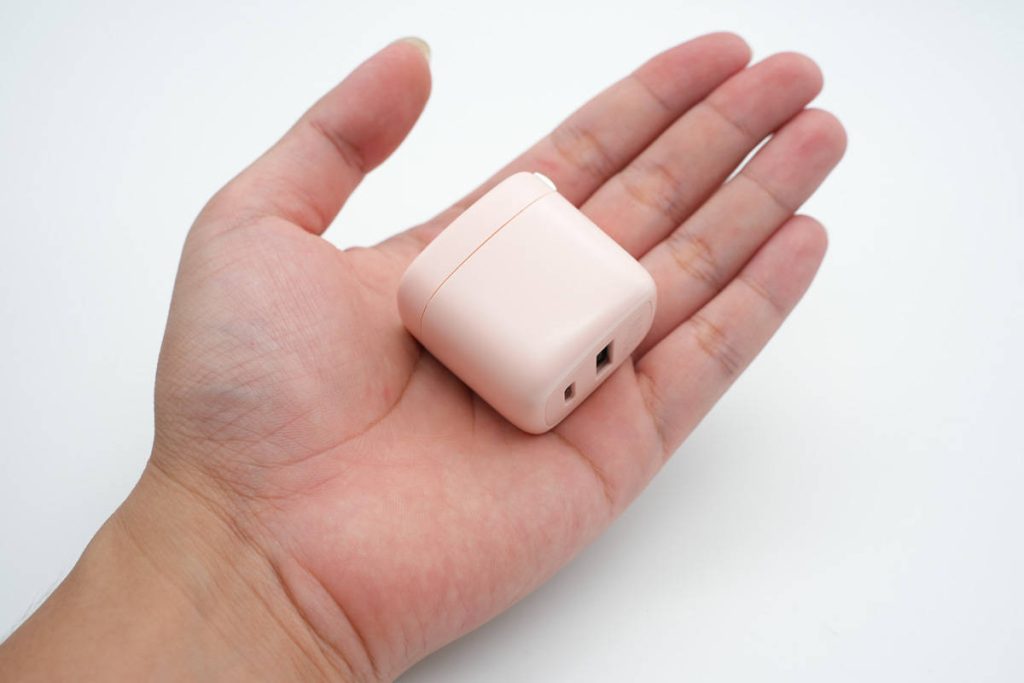

拿在手上的大小直觀感受。
凈重約為48g。

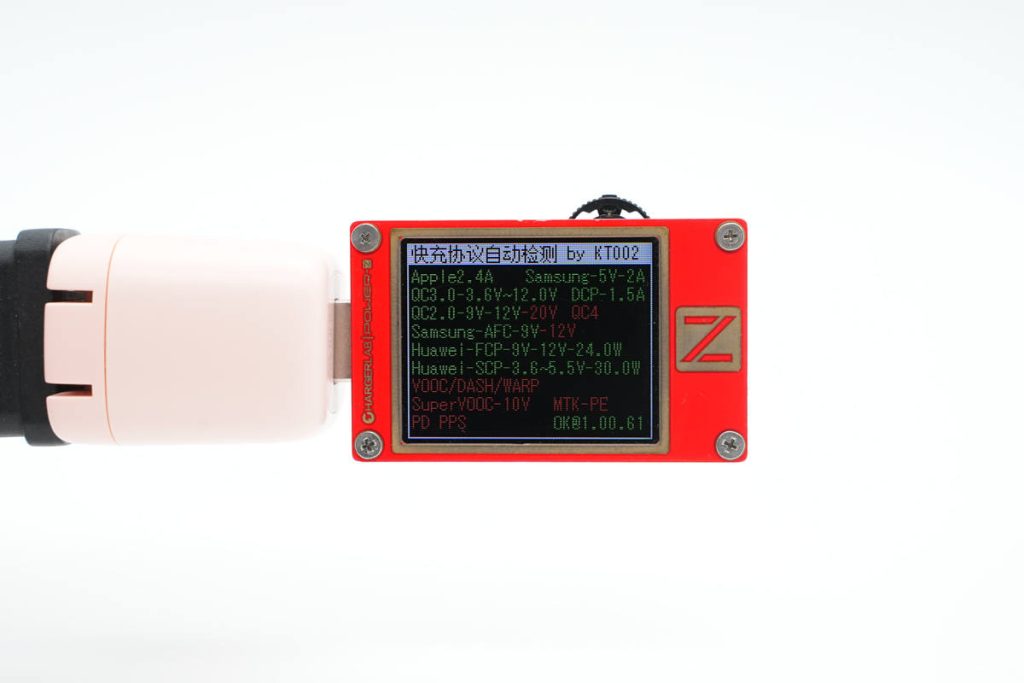

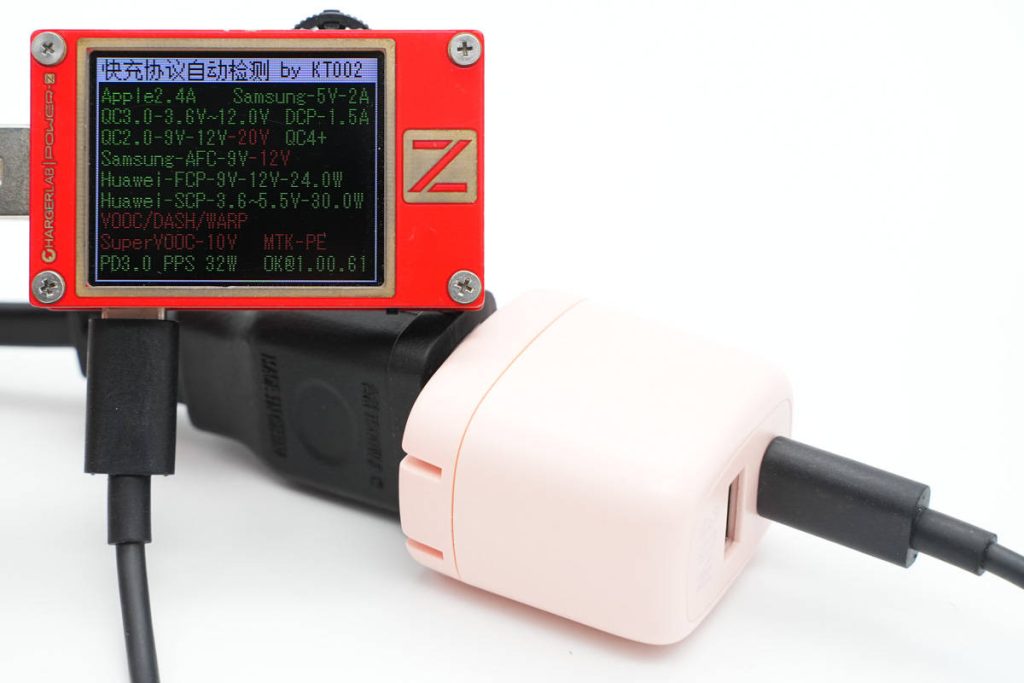

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP快充協議。
測得USB-C口支持Apple2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充協議。
PDO報文顯示C口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位。
華科生30W氮化鎵充電器拆解
對華科生這款65W氮化鎵充電器有了基本了解后，下面繼續對其進行拆解，看看用料做工如何。

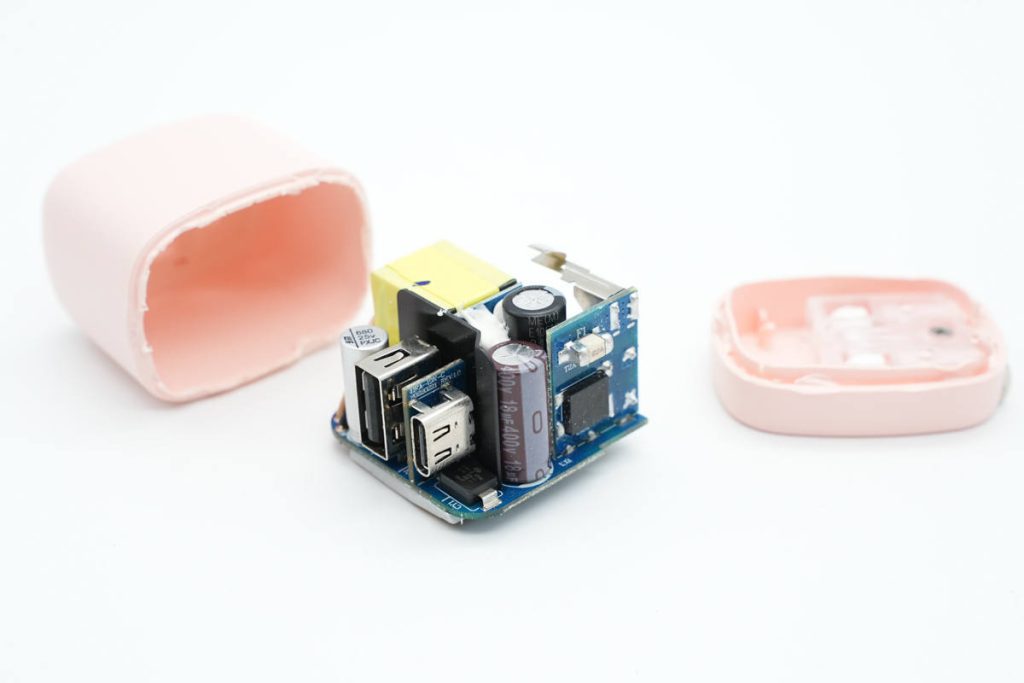

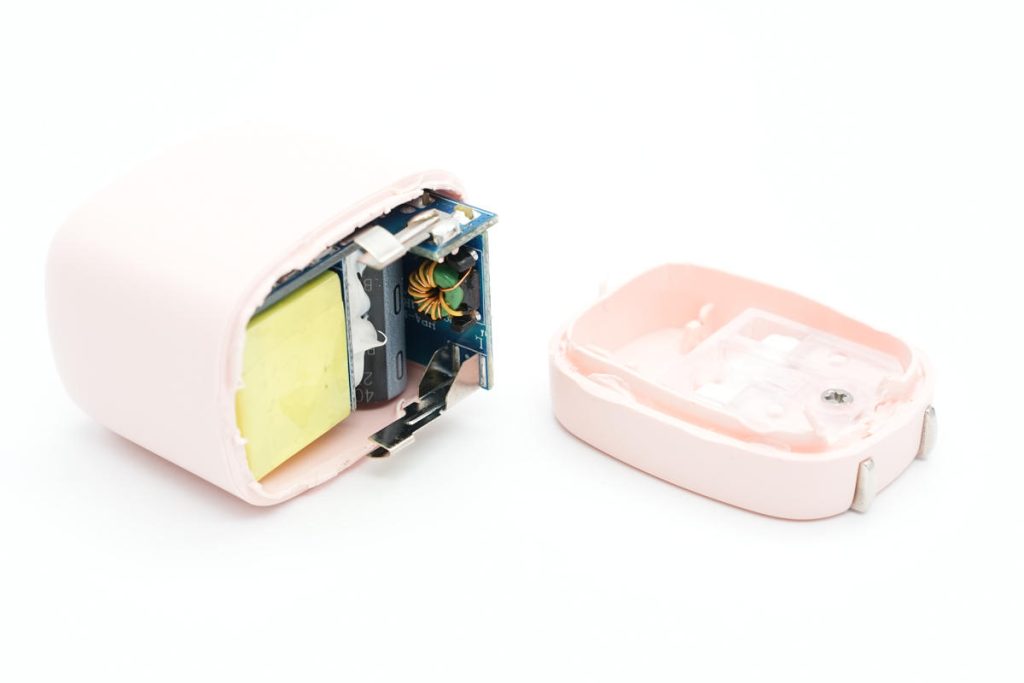

首先沿外殼接縫拆開充電器外殼，PCBA模塊上焊接彈片用于交流取電。

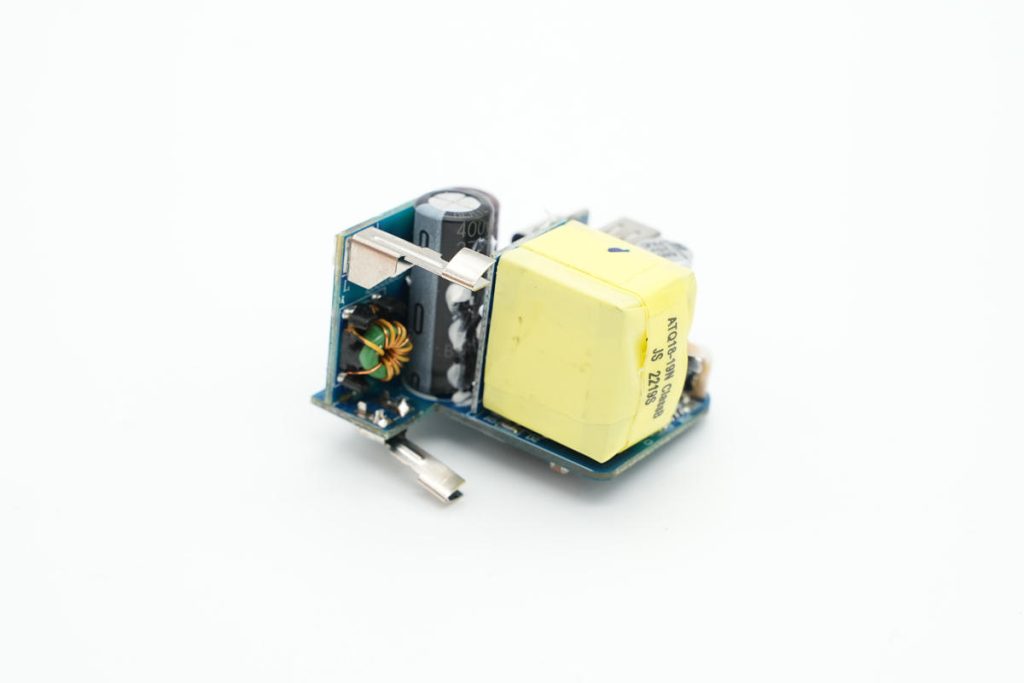

從外殼中取出充電器PCBA模塊，采用多塊小板焊接組合而成，提高空間利用率。并且在PCB底部還粘貼了一塊導熱墊，為發熱器件散熱，初次級器件之間插入一片麥拉片用于絕緣。
輸入端小板上焊接保險絲和整流橋，輸出USB-C母座也焊接在垂直小板上。

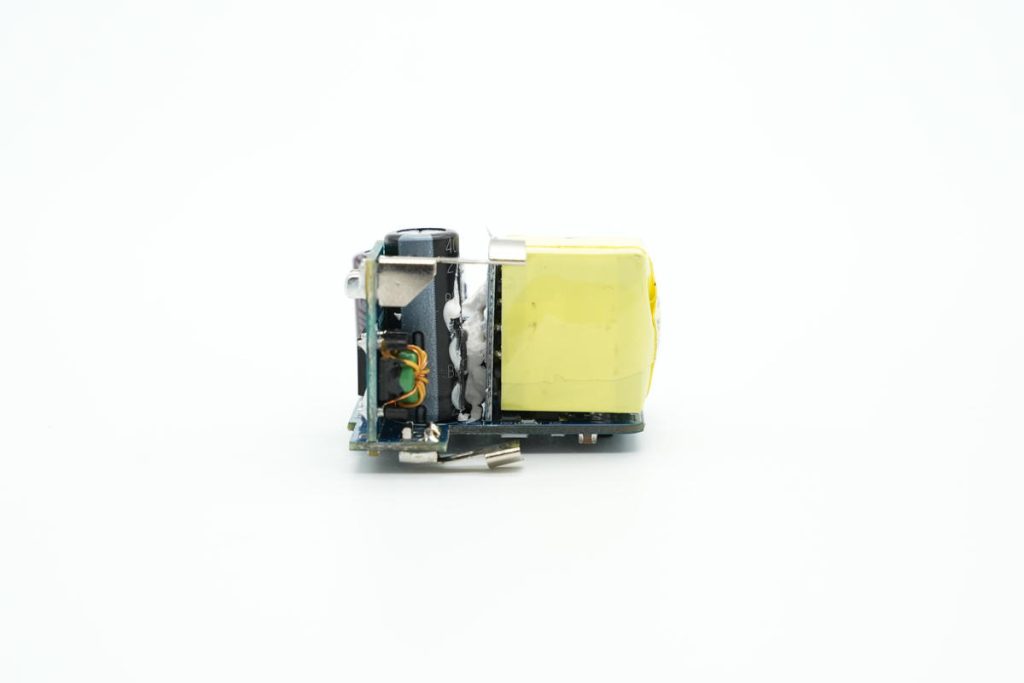

輸入端小板另一面焊接共模電感，變壓器焊接在獨立的垂直小板上，并纏繞膠帶絕緣。

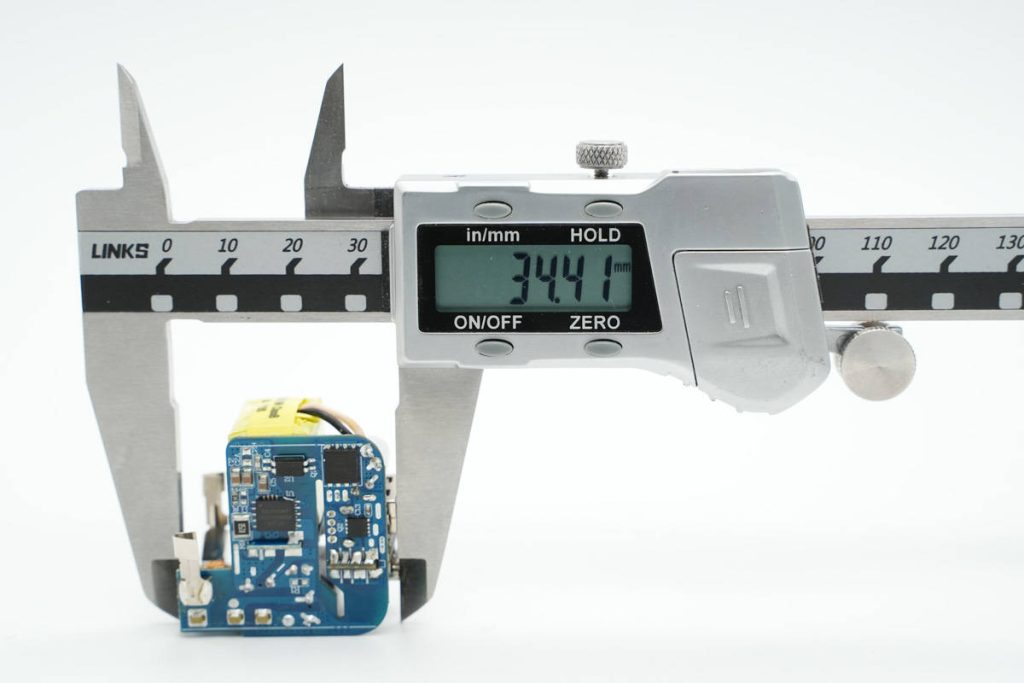

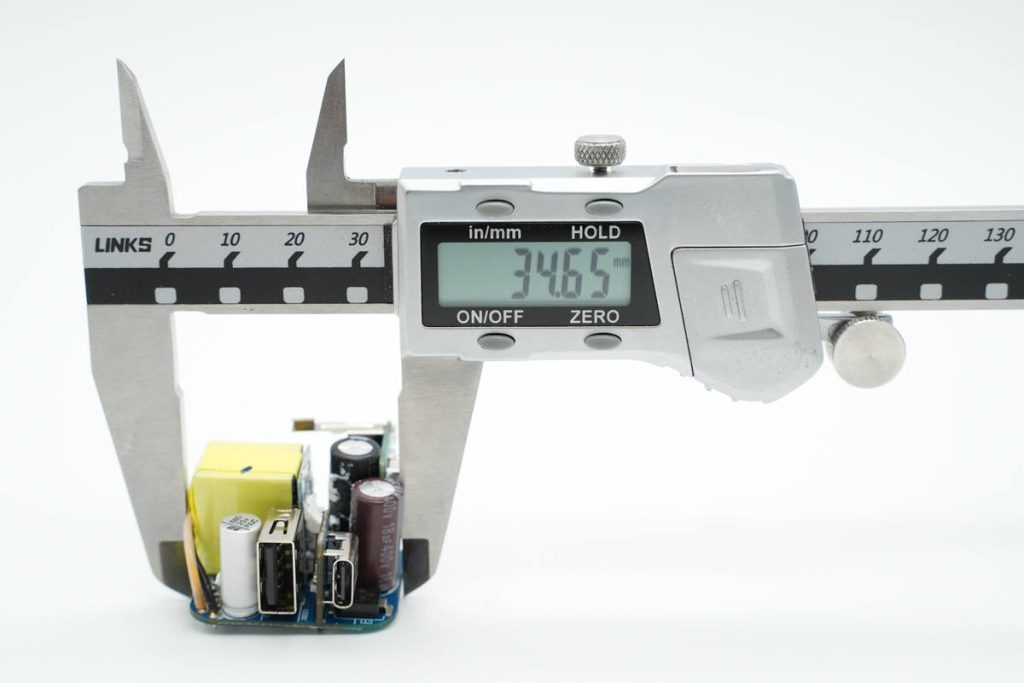

使用游標卡尺測得PCBA模塊長度約為34.41mm。
寬度約為34.65mm。

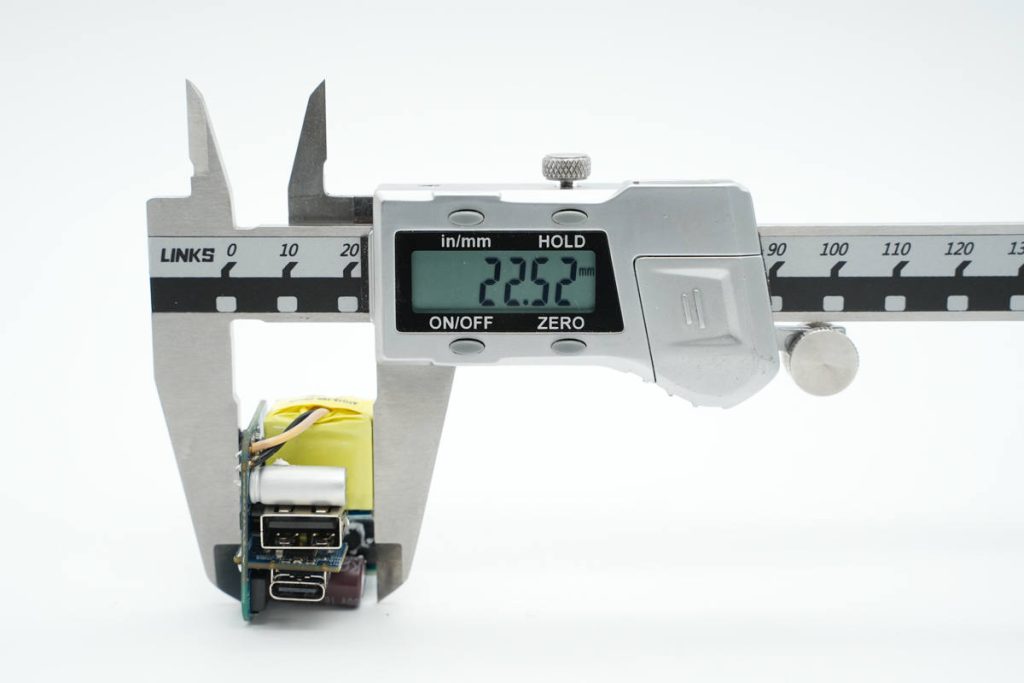

厚度約為22.52mm。

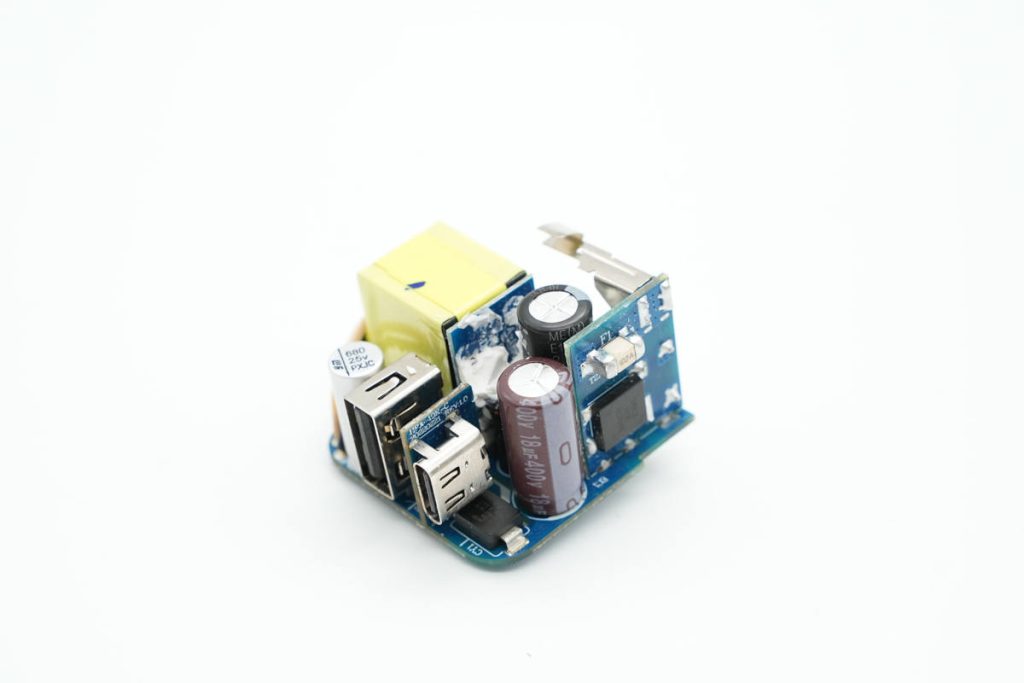

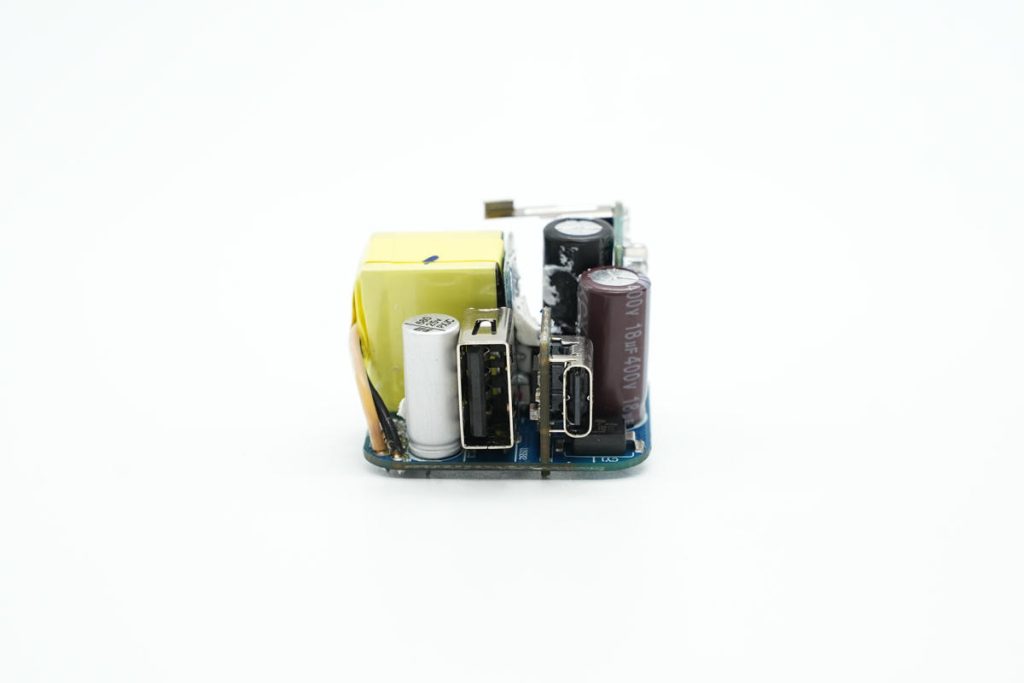

PCBA模塊正面一覽，共焊接三塊小板，分別用于輸入整流，焊接變壓器和輸出USB-C母座。變壓器采用黃色絕緣膠帶嚴密纏繞。USB-C母座也焊接在獨立的小板上，方便使用。

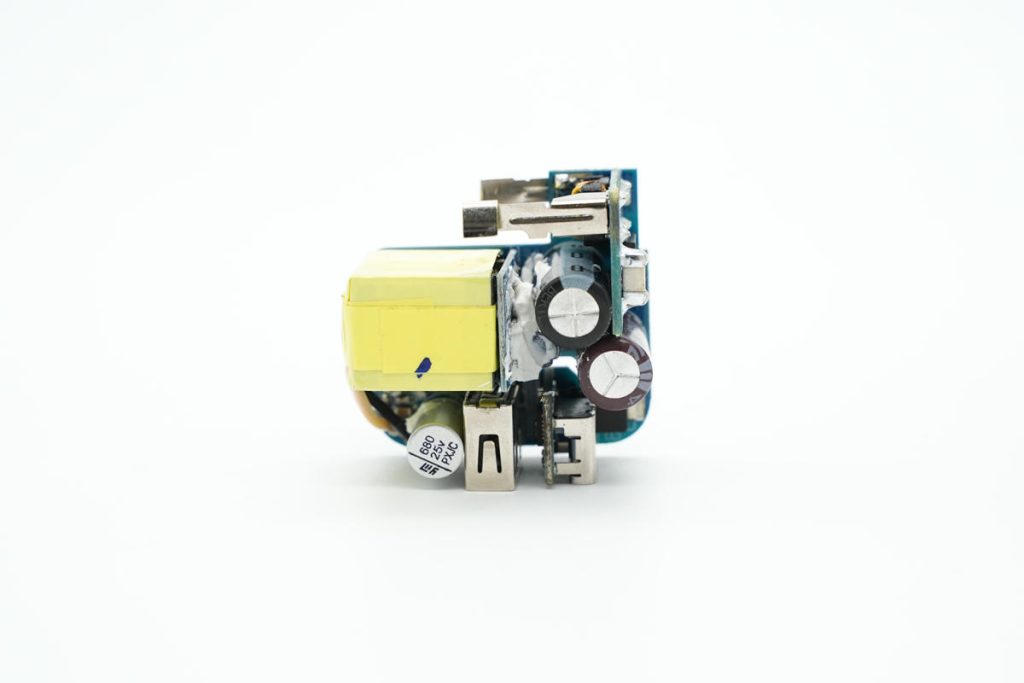

PCBA模塊背面焊接一顆氮化鎵合封芯片，反饋光耦，同步整流管和一顆VBUS開關管，初次級之間開槽插入麥拉片加強絕緣，確保安全。
通過對充電器PCBA的觀察發現，華科生30W 1A1C氮化鎵充電器采用反激寬電壓輸出，輸出電壓通過協議芯片調節，單口輸出時，雙口均支持快充，雙口同時輸出時，輸出降為5V，下面我們就從輸入端開始了解整個充電器的設計和用料。
充電器輸入端焊接一塊小板，與主板上面各焊接一片彈片，用于連接折疊插腳供電。

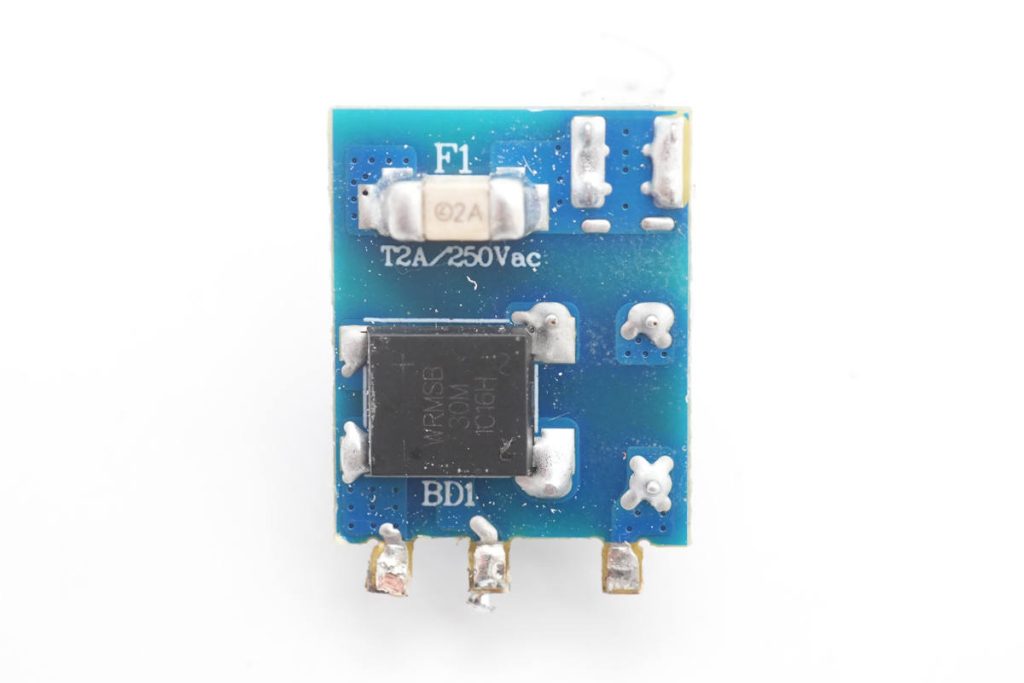

充電器輸入端小板上焊接保險絲和整流橋。

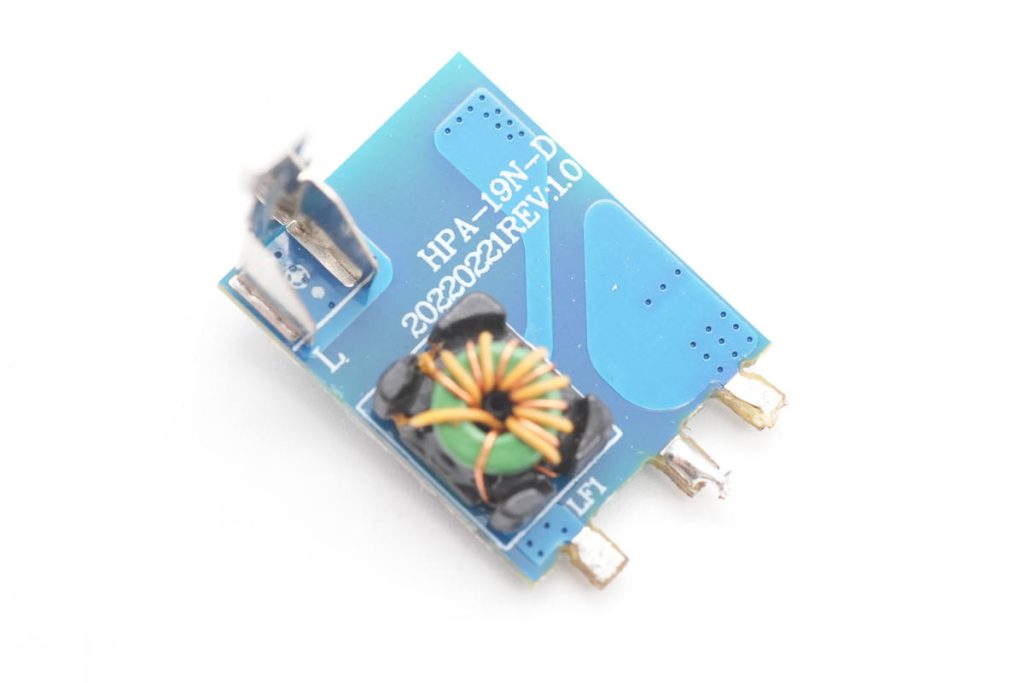

另一面焊接用于供電的彈片和共模電感。

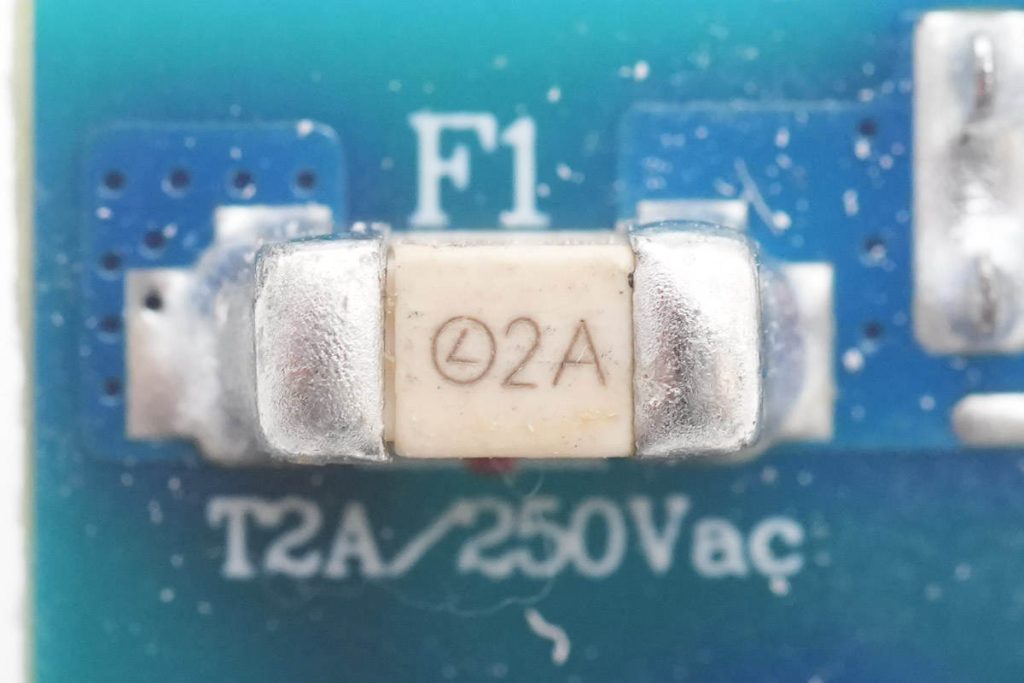

輸入端貼片保險絲規格為2A 250V。

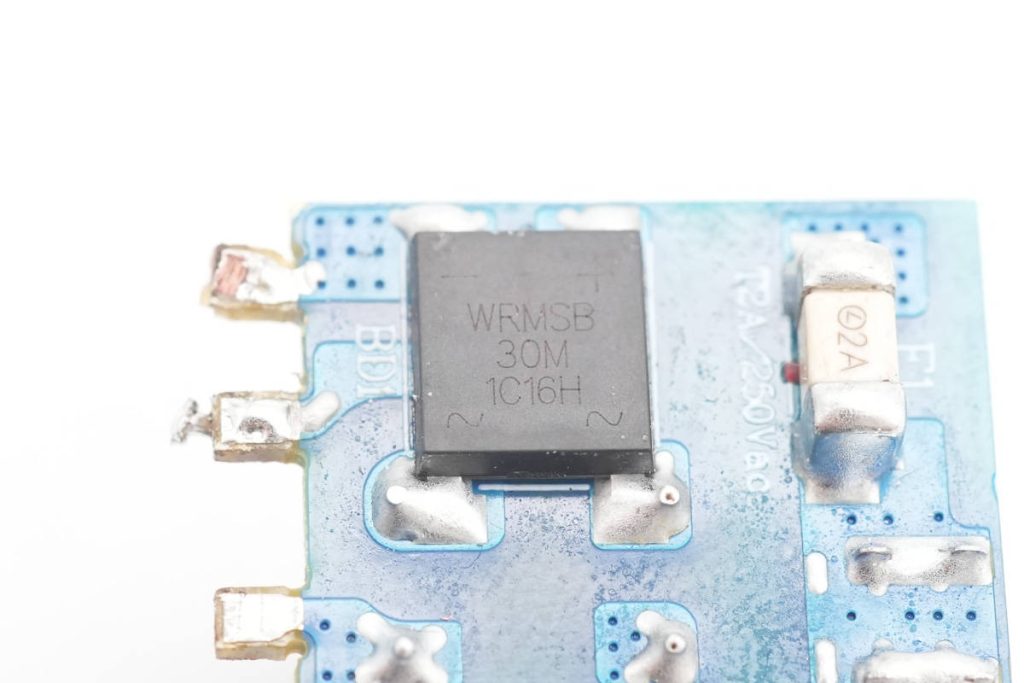

輸入端整流橋來自深圳市沃爾德實業有限公司，型號為WRMSB30M，規格3A1000V。這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

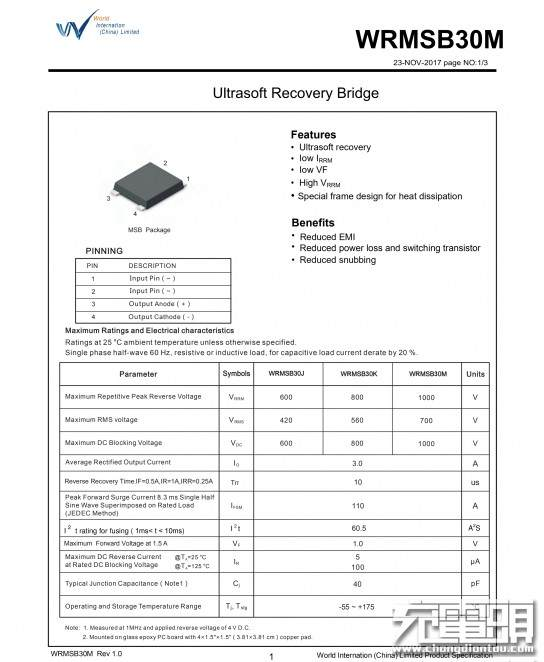

沃爾德WRMSB30M規格資料。
充電頭網拆解了解到，采用沃爾德WRMSB30M的還有即刻65W 2C1A氮化鎵快充充電器、摩米士65W 2C1A氮化鎵快充充電器、麥多多30W 1A1C快充充電器等產品。

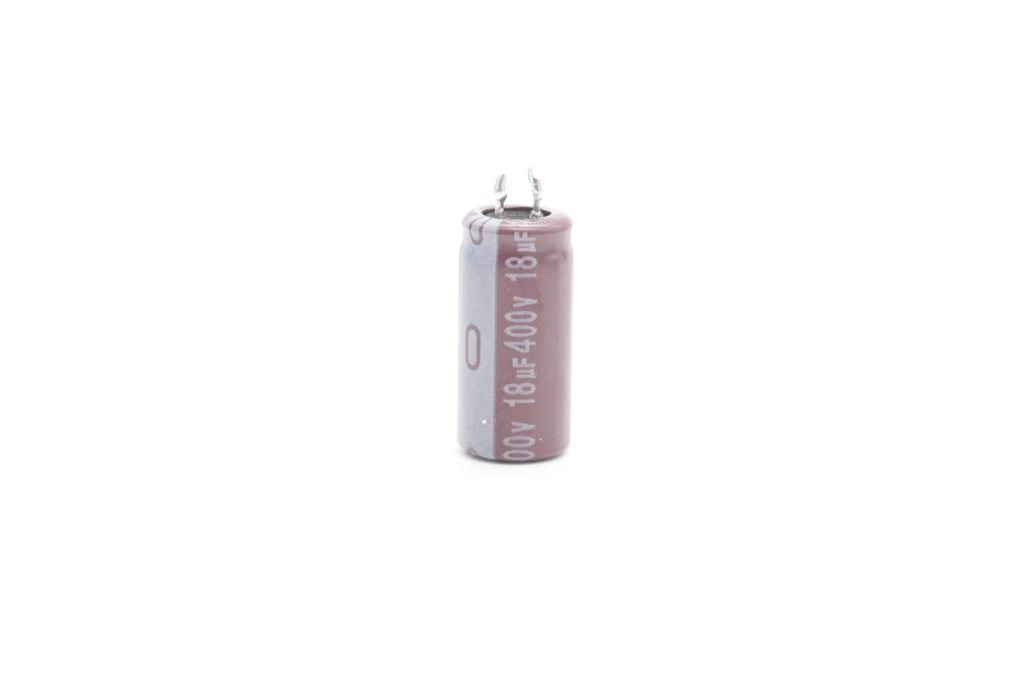

第一顆濾波電容來自永銘，規格為18μF 400V。

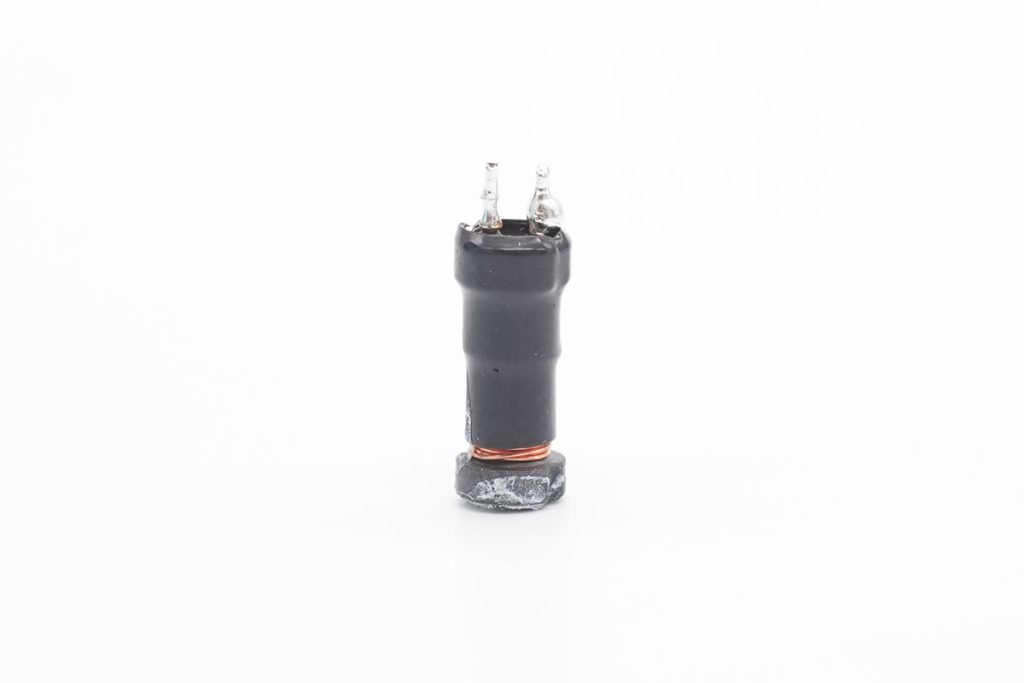

差模電感采用工字磁芯繞制，外套熱縮管包裹。

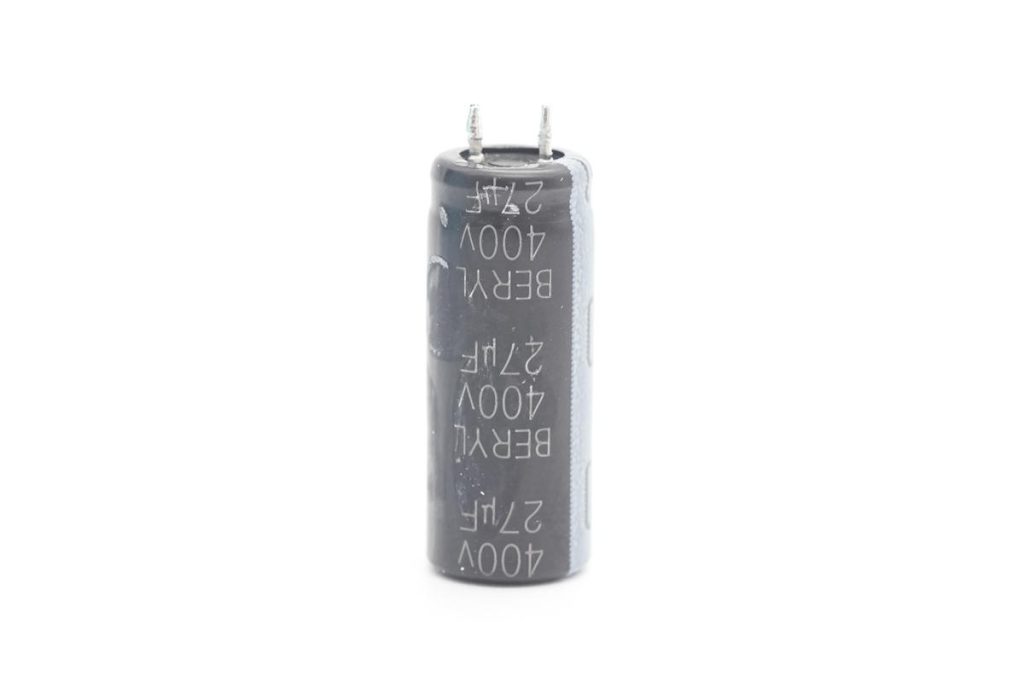

第二顆濾波電容來自綠寶石，規格為400V 27μF，共計45μF容量。

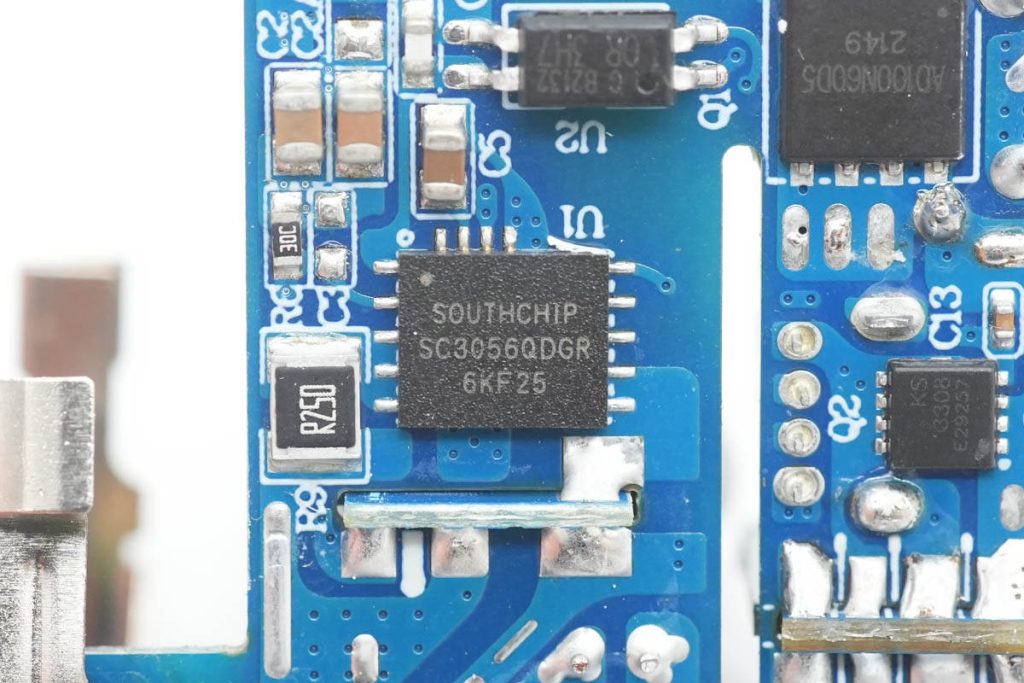

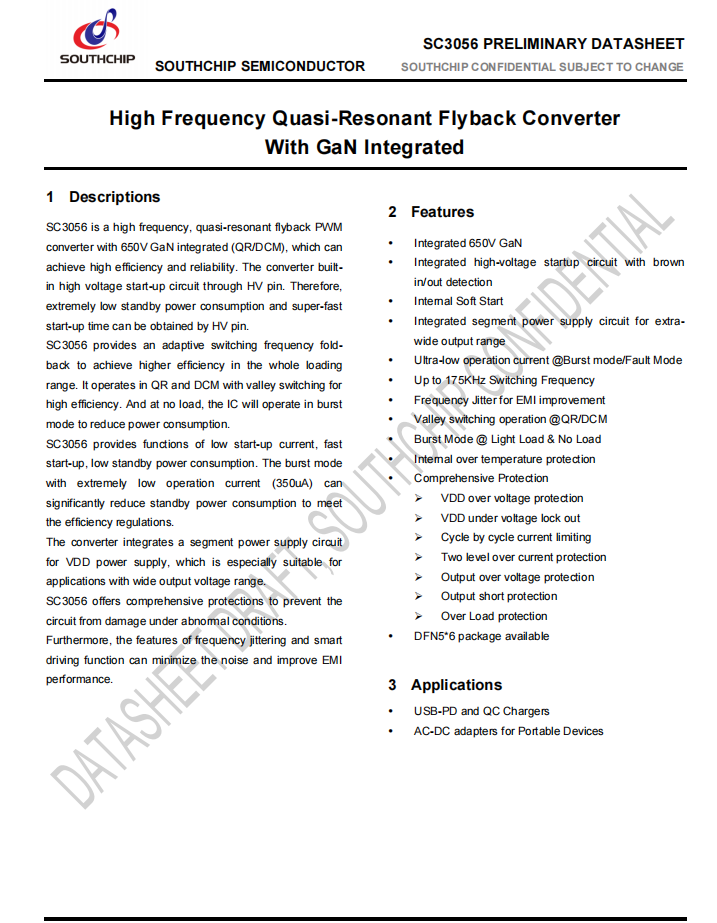

開關電源主控芯片采用南芯半導體的SC3056，這是一顆氮化鎵合封芯片，內置氮化鎵功率器件和控制器。采用高頻準諧振反激控制，具有全負載范圍高能效和高可靠性，源自南芯半導體的SC305x GaN Combo系列。SC3056內部集成650V耐壓的氮化鎵開關管，可輕松驅駕30W~40W輸出功率范圍。
SC3056工作在QR和DCM模式下，谷底開通以提高效率；提供自適應的頻率折返用于實現全負載范圍內的高效率；無負載時，芯片以突發模式運行，降低待機功耗。轉換器內置高壓?jiǎn)?dòng)電路，可實現超低的待機功耗和超快的啟動速度。
SC3056內部集成軟啟動電路，以及用于超寬輸出范圍的分段式供電電路。在突發和故障模式下具有超低的工作電流，滿足待機能效要求。最高工作頻率為175KHz，大幅降低磁性器件的體積和成本。全功率范圍具備抖頻功能，用以改善EMI性能。
芯片內置過熱保護，供電過壓保護、供電欠壓閉鎖、逐周期電流限制、兩級過流保護、輸出過電壓保護、輸出短路保護和過載保護，提供完善全面的保護功能。
據充電頭網了解，南芯半導體的快充方案廣泛應用在充電器、無線充、車充、充電寶、儲能電源等各個方面，并被立訊精密65W 1A1C氮化鎵快充、華為66W超級快充車充、華為50W超級快充無線車充、紫米20號200W PD快充移動電源、小米20000mAh移動電源50W超級閃充版、三星10000mAh 25W PD快充移動電源、公牛600W戶外移動電源、安克PowerHouse II 400戶外電源等數十款產品采用，品質獲得客戶高度認可。
南芯SC3056外置的升壓電感，用于分段式供電，獲得更寬的輸出電壓范圍。

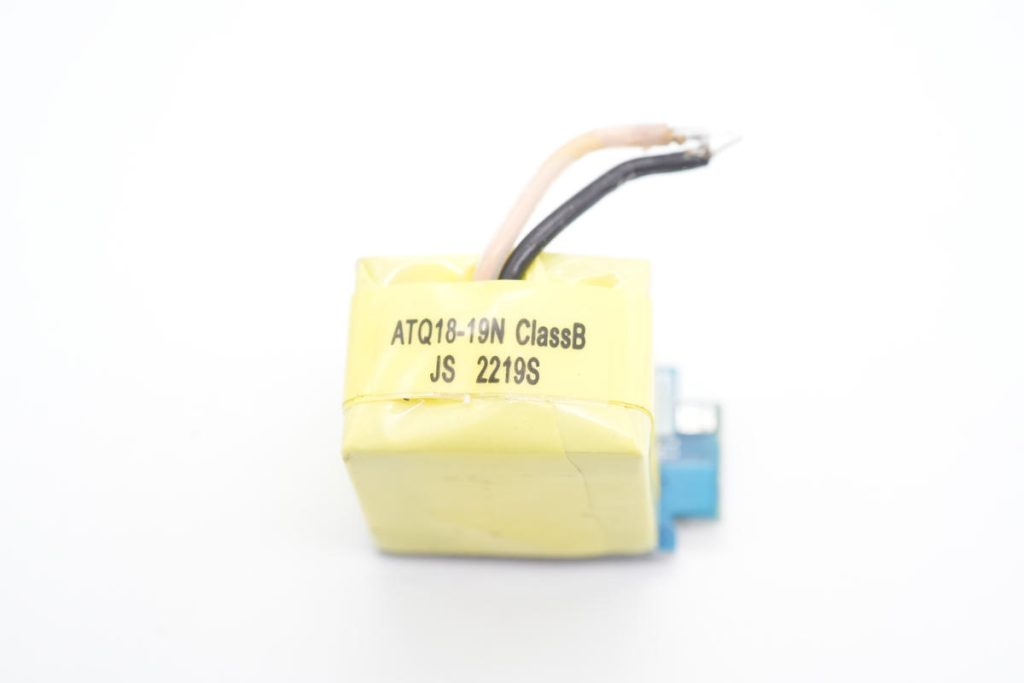

變壓器采用ATQ18磁芯，次級采用多層絕緣線，使用膠帶嚴密包裹。

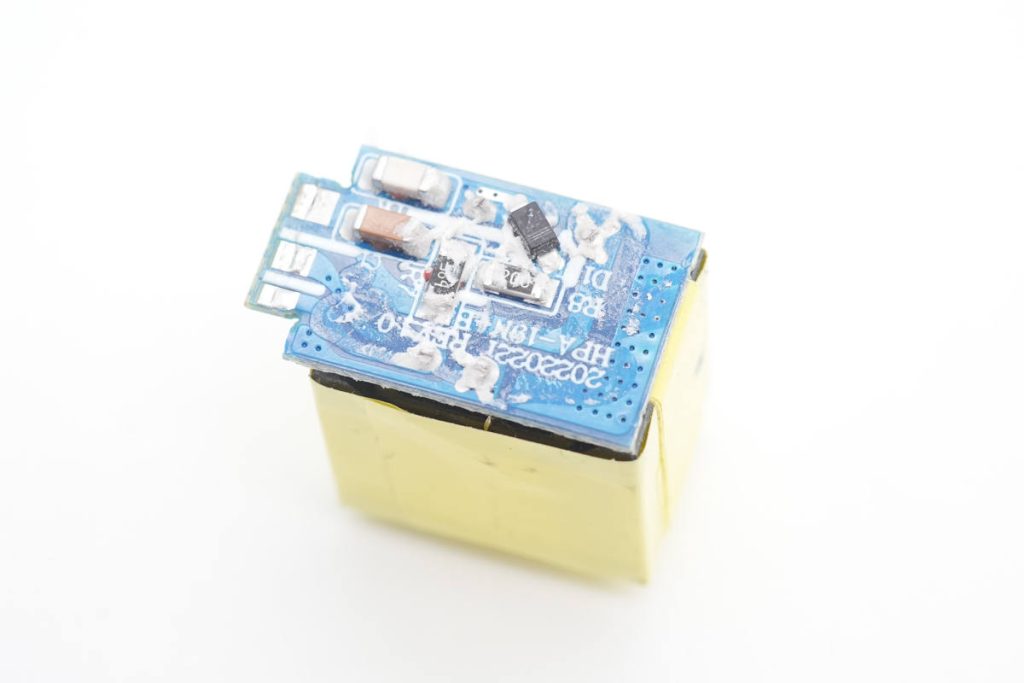

變壓器焊接小板連接到主板，小板上焊接RCD吸收電路。

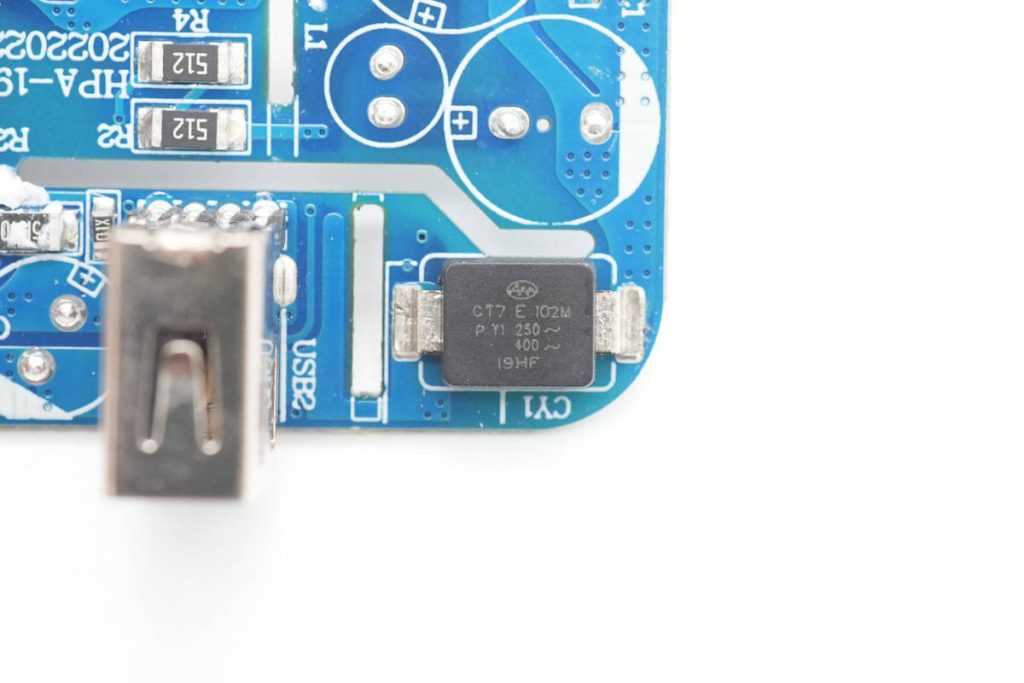

貼片Y電容來自鞍山奇發。
OR-3H7光耦，用于初級次級通信，反饋輸出電壓。

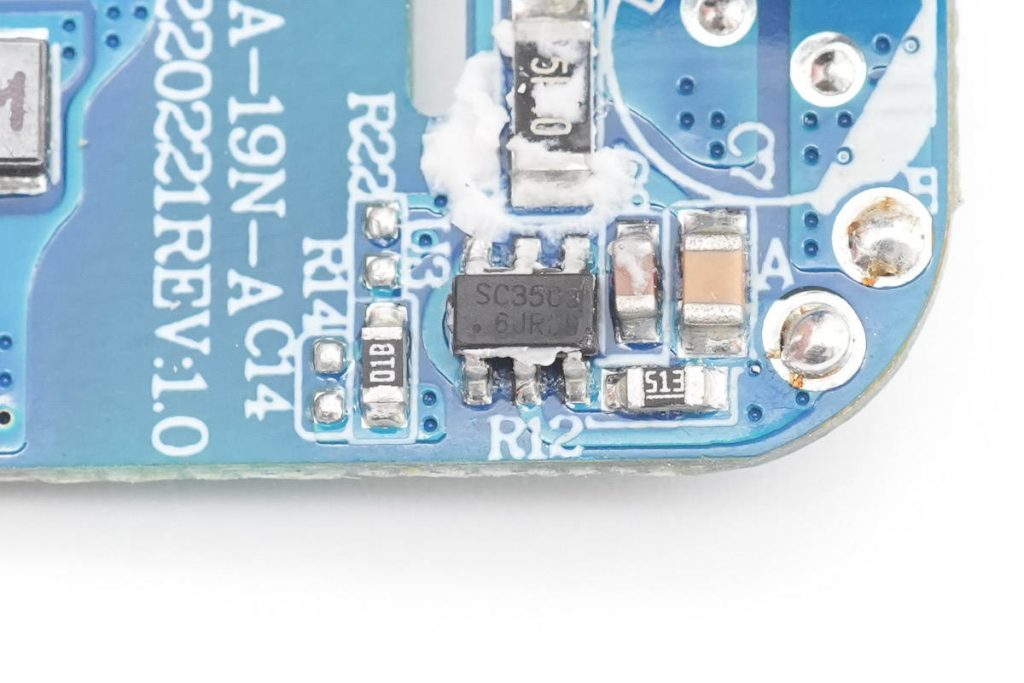

同步整流控制器采用南芯半導體SC3503，這是一顆自適應開通檢測和快速關斷同步整流控制器，無需輔助線圈供電，輸出電壓最低可低至0V，專利的自適應開通檢測電路避免同步整流管誤開通，兼容多種MOS，具有超低的靜態電流，支持多種工作模式，支持高側和低側同步整流，外圍元件非常精簡。采用SOT23封裝，適用于寬范圍反激適配器應用。

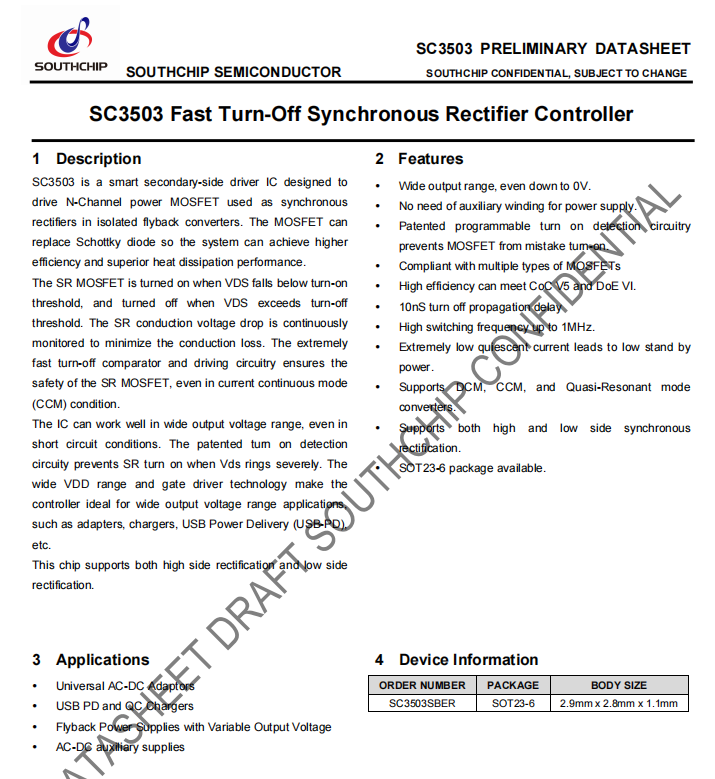

南芯SC3503資料信息。
充電頭網拆解了解到，該芯片已經被威源新能30W 1A1C氮化鎵快充、古石科技迷你30W氮化鎵快充、科訊迷你33W氮化鎵快充、意象65W氮化鎵充電器、努比亞30W氮化鎵快充、華科生65W 2C1A氮化鎵快充充電器采用。

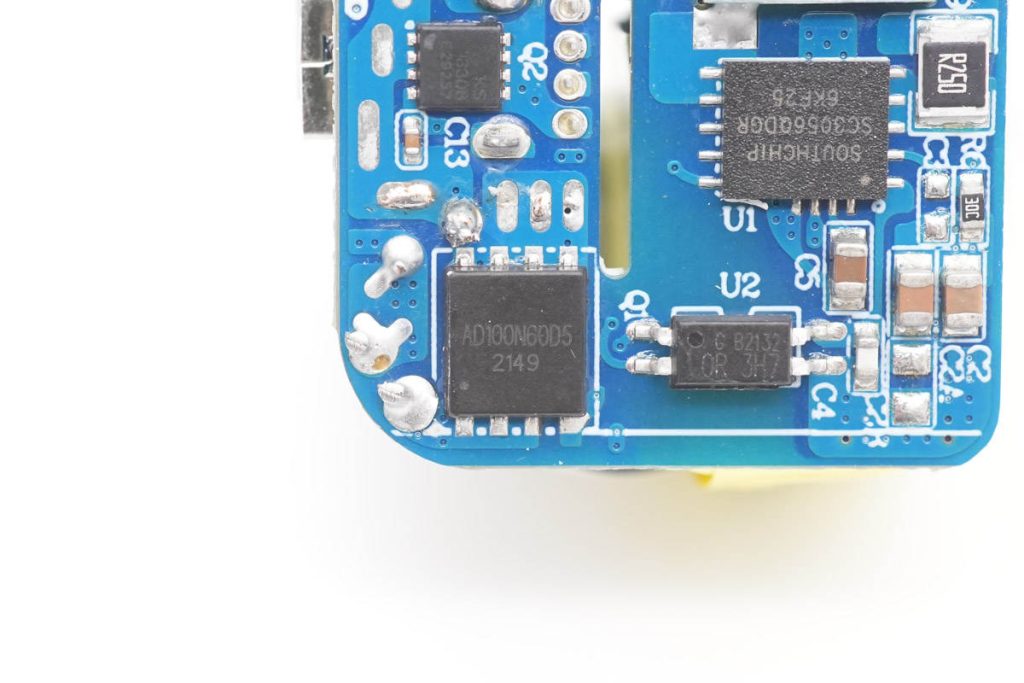

同步整流管采用砹德曼AD100N60D5，NMOS，耐壓100V，導阻10.3mΩ，PPAK5*6封裝。

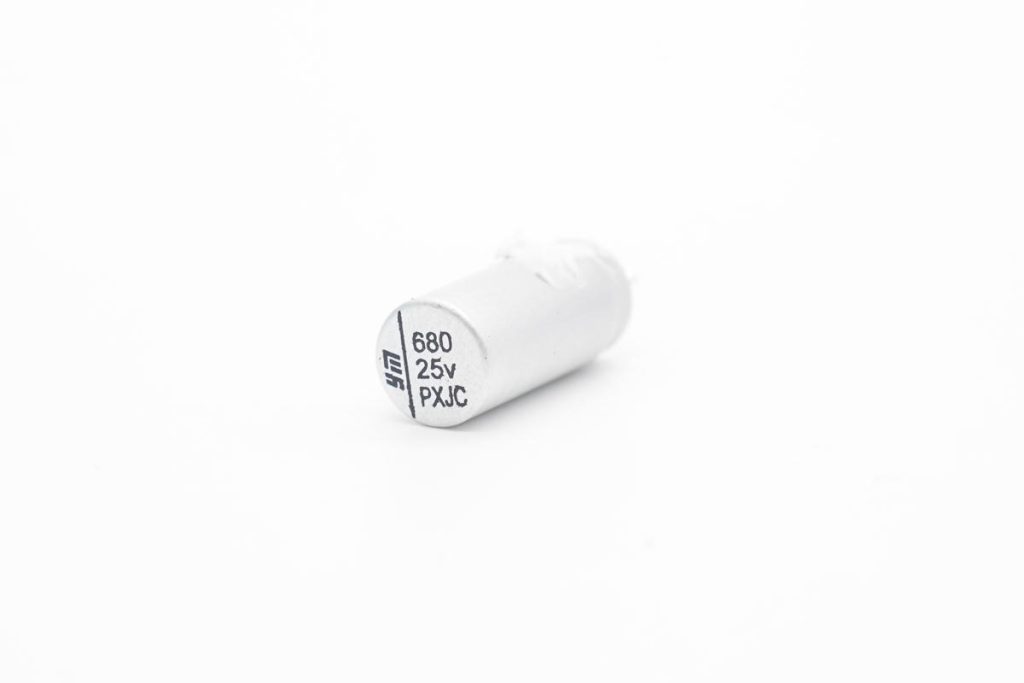

輸出濾波電容來自永銘，NPX系列固態電容，規格為680μF 25V。
充電器次級的協議芯片焊接在USB-C母座的小板上。
小板正面焊接USB-C母座和一顆電流取樣電阻。

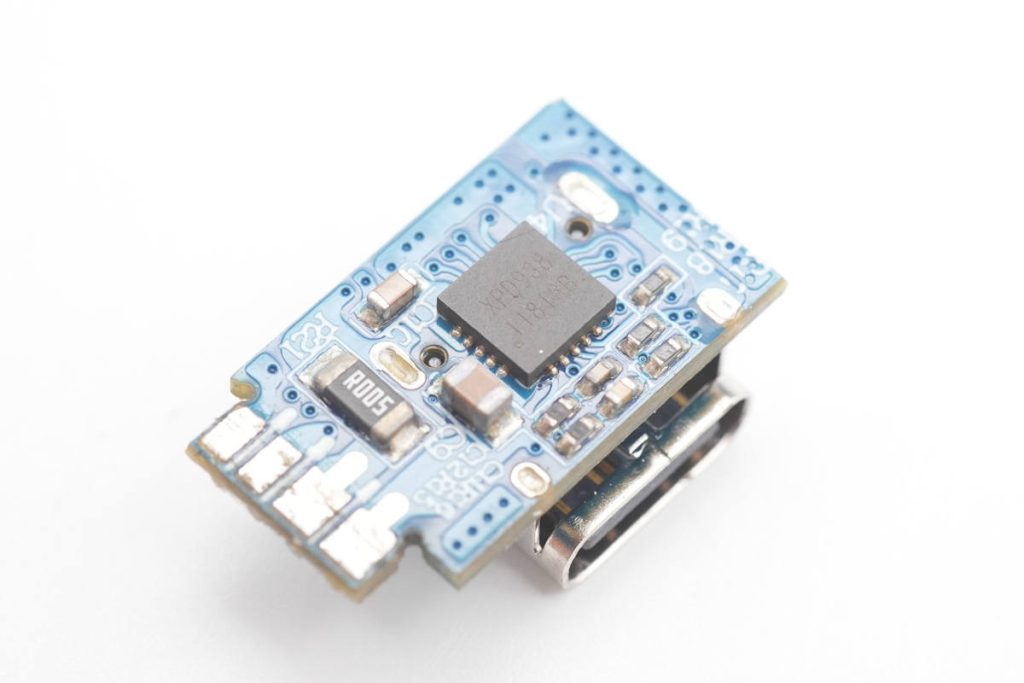

小板背面焊接協議芯片和一顆電流取樣電阻。

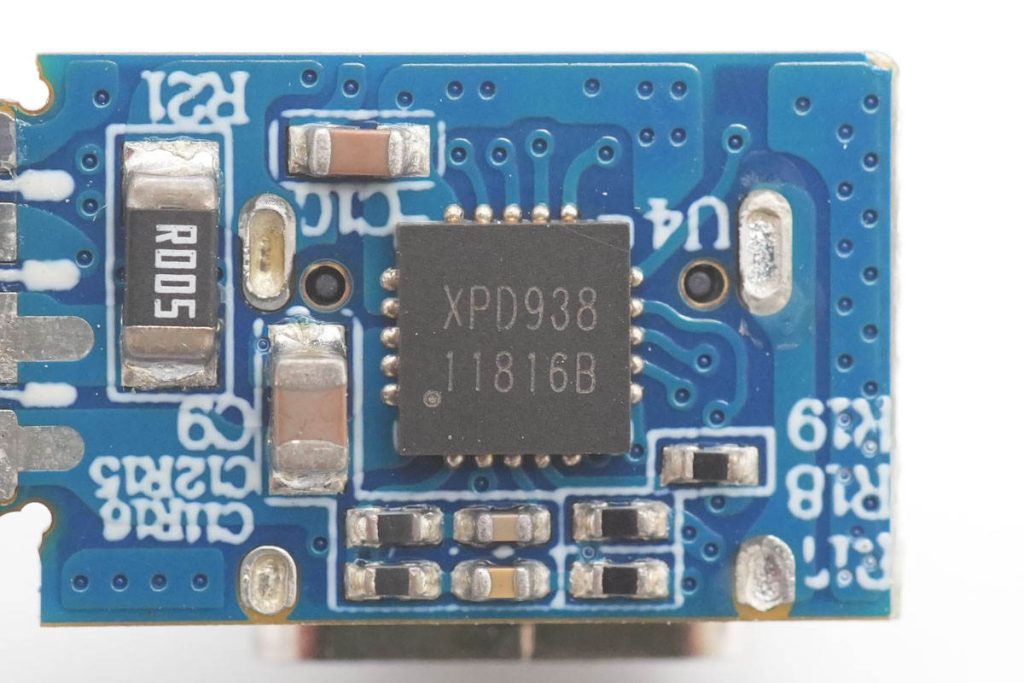

協議芯片采用云矽半導體XPD938，這款芯片已經通過了USB PD3.0認證，TID：5594。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD2.0/3.0和PPS等快充協議，內部集成 10mΩ VBUS 通路功率開關管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，節省外圍元件數量，簡化電路，降低成本。支持TSSOP-20和QNF4*4-20封裝，這款充電器采用QFN4*4-20封裝。

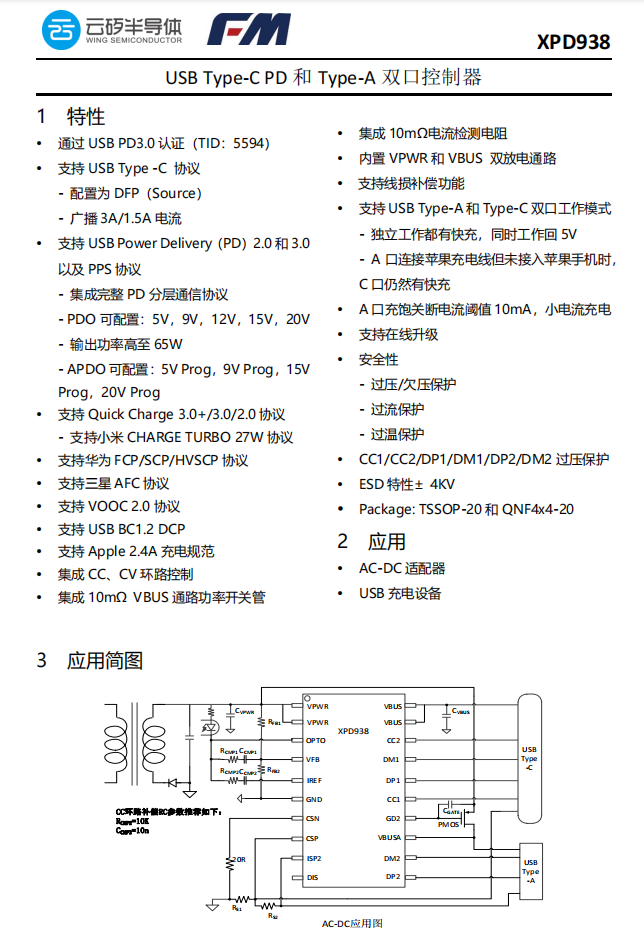

云矽半導體XPD938資料信息。
充電頭網拆解了解到，云矽半導體XPD系列快充協議芯片已被公牛，貝爾金，聯想，諾基亞，飛利浦，傲基，倍思，品勝，摩米士等多個品牌的數十款產品采用，抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。

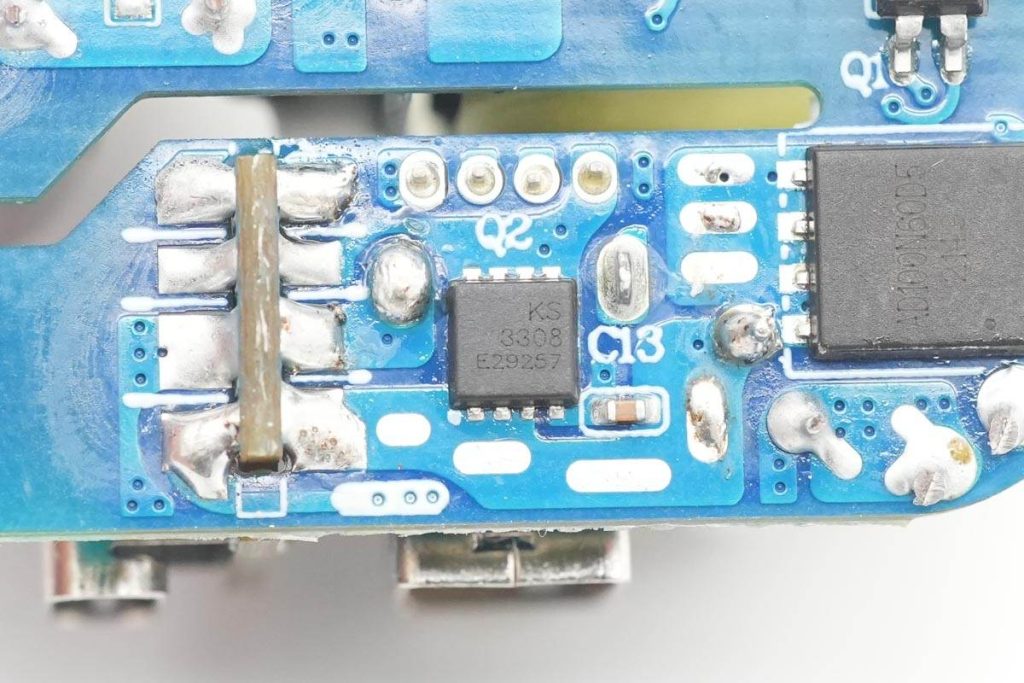

用于USB-A口的VBUS開關管來自冠禹，型號KS3308MA，是一顆耐壓30V的PMOS，導阻7mΩ，采用PDFN3333封裝。

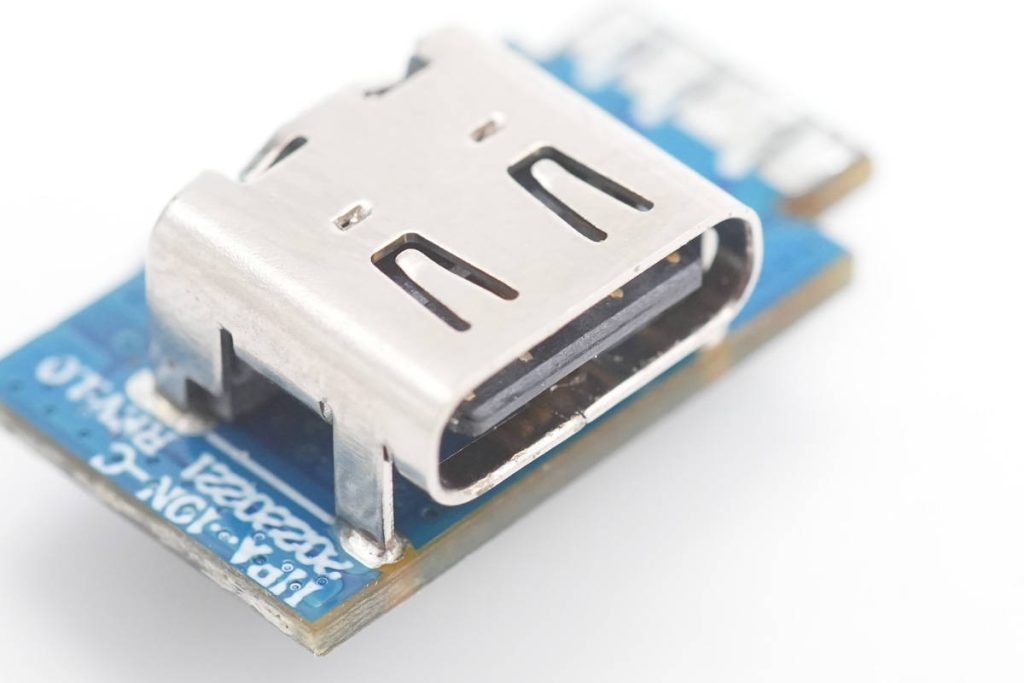

USB-C母座特寫，采用黑色膠芯，過孔焊接固定。

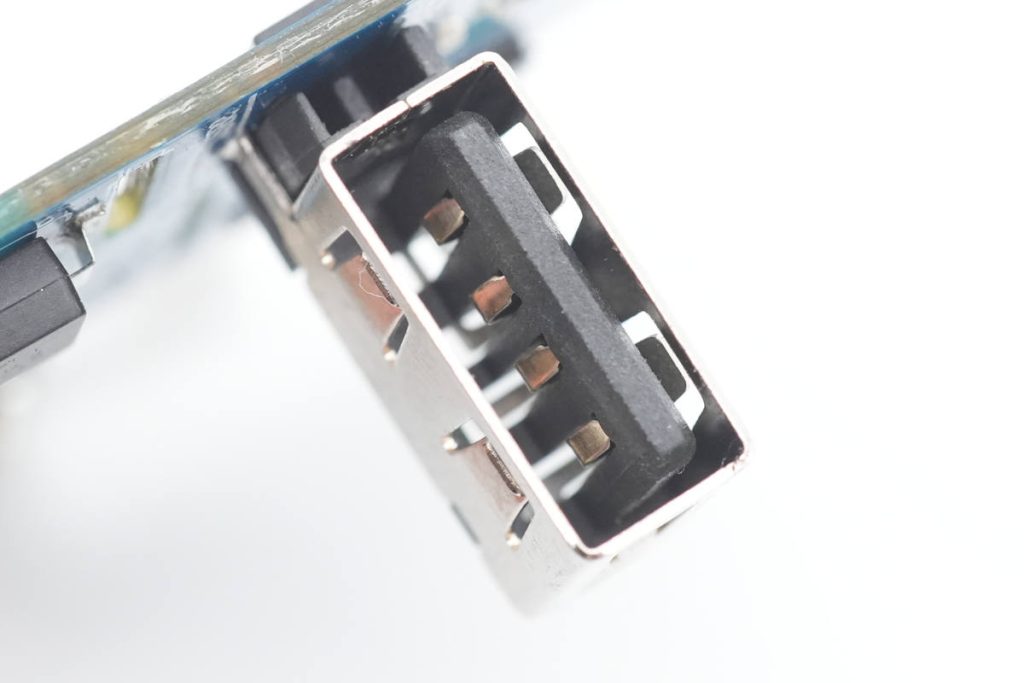

USB-A母座采用黑色膠芯，過孔焊接固定。

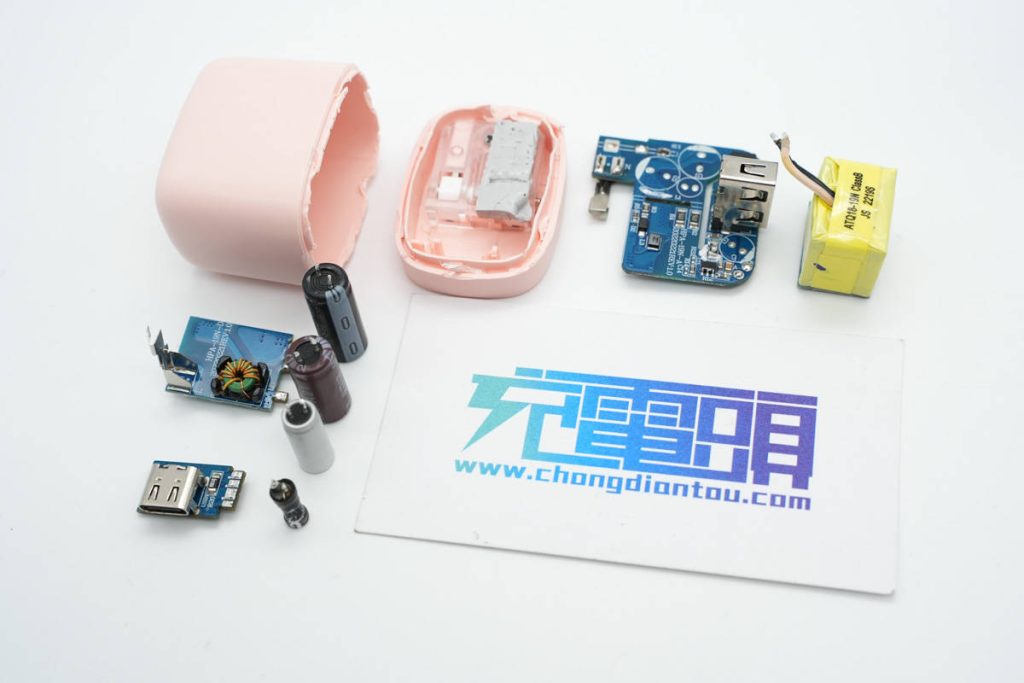

全部拆解完畢，來張全家福。
充電頭網拆解總結
華科生30W 1A1C氮化鎵快充采用淺粉色外殼，配合圓潤的外殼設計，顏值方便確實下了功夫。充電器采用折疊插腳，收納方便。其中USB-C口支持20V輸出，可以同時滿足手機和筆記本電腦的充電需求，十分實用。
充電頭網通過拆解了解到，華科生這款30W氮化鎵充電器采用南芯推出的合封氮化鎵電源方案，內置南芯SC3056合封氮化鎵芯片和SC3503同步整流控制器，搭配云矽半導體XPD938高集成協議芯片，實現高集成小體積的快充電源設計。
充電器內部采用導熱墊為變壓器以及合封氮化鎵芯片散熱，將內部發熱傳導至外殼散發。內部初級濾波電容來自綠寶石和永銘，輸出固態電容來自永銘。同時采用多塊PCB組合焊接，提高內部空間利用率，設計十分緊湊。
